前言

本文將說明為 Cisco UCS C210 M2 伺服器,安裝 RAID Card (原本已經有安裝 Cache)「電池 (BBU)」,相關需要注意的事項,以及安裝完成後應該開啟「寫入快取 (Write Cache with BBU)」的動作。

實作環境

  • 實體伺服器: Cisco UCS C210 M2
  • RAID Card: LSI MegaRAID SAS 9261-8i
  • 電池: MegaRAID LSIiBBU07 Intelligent Battery Backup Unit

安裝及設定

RAID Card 電池配件

收到後,就是一片用於  LSI MegaRAID SAS 9261-8i RAID Card 的「電池 (MegaRAID LSIiBBU07 Intelligent Battery Backup Unit)」,以及一條連接線材。

以下是電池的 正/反 面照。


若採用所附的連接線材的話,屆時接上後的情況。


若採用連接線材的話,就是一邊接電池另一邊接上 RAID Card (背面)。


電池與 RAID Card 連接方式一 (採用連接線材)

今天測試了一陣子後才搞懂,電池與 RAID Card 的連接方式其實有二種 (請擇一即可!!)。首先,如果採用連接線材的話,請於一邊接上 RAID Card (在背面!!)。

連接線材的另一端請接上電池,然後將電池鎖在電源供應器上面有個適合的位置。

所以採用連接線材方式,來連接 RAID Card 及所購買的電池,完成後大概如下圖所示:

電池與 RAID Card 連接方式二 (直接扣在 RAID Card 上)

如果你買的電池並沒有附贈連接線材的話,那麼你可以看到在電池以及 RAID Card 上,有個可以互相扣緊的部份。

下圖為不透過連接線材,直接將電池扣上 RAID Card。

確認 RAID Card 電池是否正確安裝

完成 RAID Card 電池的安裝作業後,將 Cisco UCS C210 M2 伺服器進行開機動作。

因為對這硬體一開始並不熟悉,所以我把「電池扣上 RAID Card,又透過連接線材接上 RAID Card」,此時伺服器開機後就出現奇怪的訊息表示偵測到二個電池!! 所以,請採用其中一種方式連接即可,「不要」二種連接方式都使用。

正確連接的話,運作到 RAID Card 時便會出現請按下「Ctrl + H」組合鍵,進行 WebBIOS 設定畫面。

順利進入 WebBIOS 設定畫面,會顯示目前的 RAID Card 資訊,請按下 Start 鍵繼續。

在 WebBIOS 畫面中,請先點選「Controller Properties」選項,確認 RAID Card 是否正確辦識到電池了。

首先顯示的是這片 RAID Card 的相關資訊,請按下 Next 鍵繼續查看其它資訊。

如果電池連接 RAID Card 的方式錯誤,或者像本次實作把二種連接方式同時使用的話。此時,Battery Backup 欄位便會顯示為「None」,表示 RAID Card 並沒有正確的辨識到電池。

當電池正確連接 RAID Card 的話,此時 Battery Backup 欄位便會顯示為「Present」,表示 RAID Card 有正確的辨識到電池,你可以點選 Present 選項可以看到電池相關資訊。


設定 RAID Card 啟用寫入快取機制

當 RAID Card 具備「快取 (Cache)」以及「電池 (BBU)」二項條件時,在建立好 RAID 模式時(此例為建立 RAID5) 便可以開啟資料「寫入快取 (Write Back with BBU)」機制,可以有效提高「資料寫入 (Write I/O)」的 IOPS 效率。

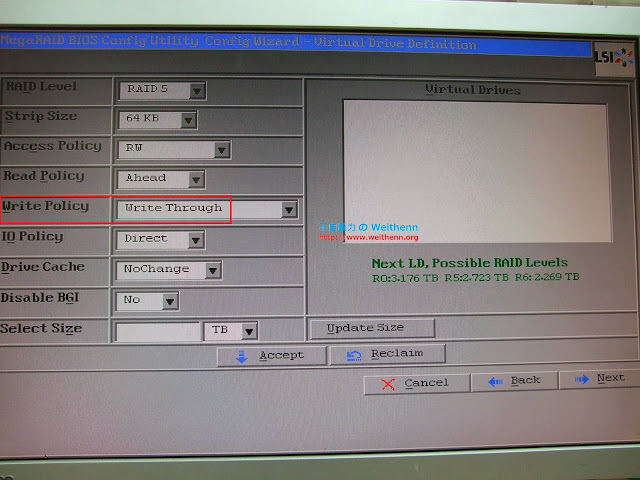

預設的情況下,你可以看到 Write Policy 欄位為「Write Through」模式。

我們實作環境已經「具備」可以開啟寫入快取機制的條件,因此請選擇到「Write Back with BBU」項目。

官網資源

有關 LSI MegaRAID Card 的相關模式調校建議,你可以參考官方文件 LSI MegaRAID Performance Tuning Benchmark,裡面有更多運作原理分析及效能選項調整建議。
