1、前言

內建 Hyper-V 3.0 虛擬化技術平台的 Windows Server 2012,已經於 2012 年 9 月重裝上市,並且在今年的 TechEd 2013 會場中順便發佈了 Windows Server 2012 R2 版本,原有的 Hyper-V 3.0 功能已經非常強大,舉例來說,即時遷移(Live Migration)、儲存即時遷移(Live Storage Migration)、無共享儲存遷移(Share-Nothing Live Migration)、快速遷移(Quick Migration)、Hyper-V 複本(Hyper-V Replica)…等功能,這些進階功能在 Hyper-V 3.0 虛擬化平台當中,都不需要額外購買授權便可以盡情使用。

圖 1、Windows Server 2012 R2 新功能預覽

現在 Windows Server 2012 R2 版本當中,Hyper-V 3.0 虛擬化平台更是加強許多功能,例如,線上調整 VHDX 虛擬硬碟空間、針對儲存效能進行品質管控(IOPS QoS),就連原本被詬病的 Linux VM 不僅支援度大幅提升之外,現在也支援動態記憶體(Dynamic Memory)機制。

你是不是也很想體驗看看 Hyper-V 3.0 虛擬化平台的強大功能呢? 但是目前許多企業或組織的 VM 虛擬主機,都已經運作在 VMware vSphere ESX/ESXi 虛擬化平台上,該怎麼樣能夠無縫且快速的遷移到 Hyper-V 3.0 虛擬化平台當中呢?

本文將採用 MVMC(Microsoft Virtual Machine Converter),也就是微軟官方所發佈的 V2V(Virtual to Virtual)轉換工具,實作將目前運作於 VMware vSphere ESX/ESXi 虛擬化平台上的 VM 虛擬主機,轉換到 Hyper-V 3.0 虛擬化平台中繼續運作。

2、實作環境



3、MVMC 工具執行檔案

當您下載 Microsoft Virtual Machine Converter Solution Accelerator.msi 安裝檔案之後,您可以安裝在 Windows 7、Server 2008 R2、Server 2012(Server 含 GUI)主機上,但是必須要配合相對應的 .NET Framework 版本才行。
  • Windows 7、Server 2008 R2 作業系統請安裝 Microsoft .NET Framework 3.5/4.0
  • Windows Server 2012 作業系統請安裝 Microsoft .NET Framework 4.5


當 MVMC 工具安裝完畢之後,您將會發現系統中多了三個 .exe 執行檔案:
  • MVMC.GUI.exe: GUI 圖形介面轉換工具,互動式的精靈介面協助您將 VMware VM 虛擬主機轉換成 Hyper-V VM 虛擬主機,根據微軟官方文件建議若將此工具安裝在 Hyper-V 主機上,將可以獲得最佳的轉換效能。
  • MVMC.exe: 文字介面轉換工具,鍵入指令配合相關參數便可以將 VMware VM 虛擬主機,輕鬆轉換成 Hyper-V VM 虛擬主機。
  • MVDC.exe: 虛擬磁碟文字介面轉換工具,僅提供將 VMware VM 虛擬主機硬碟檔案(.vmdk),轉換成 Hyper-V VM 虛擬主機硬碟檔案(.vhd)。


4、MVMC 轉換須知

MVMC 轉換工具可以獨立運作(Stand-Alone),也可以整合在 System Center 2012 - Orchestrator 當中,更可以透過 Windows PowerShell 協同運作。它能夠將如下 VMware vSphere 虛擬化平台上的 VM 虛擬主機進行轉換作業:
  • VMware vSphere ESX/ESXi 4.1、vCenter Server 4.1
  • VMware vSphere ESXi 5.0、vCenter Server 5.0


請注意!! 如果您要進行轉換的虛擬化平台是舊版 VMware vSphere ESX/ESXi 4.0 的話,那麼您必須要確定該虛擬化平台,已經被 vCenter Server 4.1 或 5.0 所納管才行。

MVMC 轉換工具會將 VMware VM 虛擬主機進行虛擬裝置轉換,包括 虛擬磁碟(Virtual Disks)、設定檔(Configuration)、虛擬記憶體(Virtual Memory)、虛擬處理器(Virtual Processor)、虛擬網路卡(Virtual Network Interface)...等到 Hyper-V 虛擬化平台中,它可以支援轉換到 Hyper-V 2.0/3.0 虛擬化平台上繼續運作:
  • Hyper-V 2.0: Windows Server 2008 R2 SP1、Hyper-V Server 2008 R2 SP1
  • Hyper-V 3.0: Windows Server 2012、Hyper-V Server 2012


目前,MVMC 轉換工具僅支援 VM 虛擬主機作業系統為 Windows(尚未支援 Unix-Like 作業系統進行轉換),並且若轉換的 VMware VM 虛擬主機其所安裝的作業系統為 Windows Server 2003 SP2 時,甚至能夠在 V2V 轉換作業完成之後「自動安裝整合服務(Integration Services)」。目前 MVMC 支援以下 32 或 64 位元的 Windows 作業系統,從 VMware vSphere 虛擬化平台轉換到 Hyper-V 虛擬化平台中運作:
  • Windows Vista Enterprise
  • Windows 7 Enterprise、Professional、Ultimate
  • Windows Server 2003 Standard、Enterprise SP2
  • Windows Server 2003 R2 Standard、Enterprise SP2
  • Windows Server 2008 Enterprise、Datacenter
  • Windows Server 2008 R2 Standard、Enterprise、Datacenter


最後,在實作將 VMware vSphere 虛擬化平台上的 VM 虛擬主機進行轉換以前,還有下列需求必須滿足,以免屆時在進行 V2V 轉換時遭遇到問題:
  • VMware VM 虛擬主機必須為執行中(Running State)狀態。
  • VMware VM 虛擬主機必須已經安裝 VMware Tools才行。
  • VMware VM 虛擬主機必須加入 Windows AD 網域中
  • VMware VM 虛擬主機以及 Hyper-V 虛擬化平台,防火牆設定必須開啟「遠端存取 WMI(Windows Management Instrumentation)」規則,以及「檔案及印表機共用(File and Printer Sharing)」規則,否則將會導致連接失敗(如圖 2 所示)。
  • 執行 VMware VM 虛擬主機轉換作業的使用者帳戶,必須具備 Windows AD 網域及本機 Administrator 權限才行。
  • V2V 轉換作業中所指定的 UNC 分享路徑,所輸入的使用者帳戶必須具備完整的寫入權限。
  • 提供轉換運作的 Hyper-V 虛擬化平台,必須具備足夠的硬碟空間、CPU、Memory 等硬體資源。
  • 如果被轉換的 VMware VM 虛擬主機具備多台 DVD 光碟機,那麼將只會轉換第一台光碟機並且忽略其它台光碟機。
  • VMware VM 虛擬主機若有多顆硬碟時,則 Boot Disk 將會轉換成 IDE-Based VHD,其它硬碟則轉換成 SCSI VHDs。
  • VMware VM 虛擬主機,其虛擬硬碟格式若採用 Independent Disks 格式將無法進行轉換。
  • VMware VM 虛擬主機,若狀態為 Offline 將無法進行轉換。
  • MVDC 虛擬硬碟轉換指令工具
  • 支援轉換 Offline Disk,僅支援整台 VM 虛擬主機的虛擬磁碟。
  • 支援轉換具有多個 IDE Controllers 的 VM 虛擬主機。
  • 支援轉換具有二個 SCSI Controllers 及一個 IDE Controllers 的 VM 虛擬主機。


圖 2、VMware VM 虛擬主機未開啟 WMI 防火牆規則,導致連接失敗

5、MVMC 圖形介面轉換

Hyper-V 虛擬化平台前置作業

首先,將實作原本運作於 VMware vSphere ESXi 5.0 虛擬化平台上,安裝 Windows Server 2008 R2 作業系統的VM虛擬主機,轉換到 Windows Server 2012 所運作的 Hyper-V 3.0 虛擬化平台上,並且將 MVMC 轉換工具直接安裝在 Windows Server 2012 中。當您將 MVMC 轉換工具安裝完畢後,預設情況下 MVMC 執行圖示並不會出現在桌面上,請按下 Windows Key 鍵切換到開始功能表,便會看到 Virtual Machine Converter 圖示(如圖 3 所示)。

圖 3、開始功能表中 Virtual Machine Converter 圖示

接著請將 Windows Server 2012 當中,Windows Management Instrumentation(WMI)以及檔案及印表機共用的防火牆規則開啟(如圖 4 所示),以避免稍後執行轉換工具進行連接時發生失敗導致無法轉換的情況。

圖 4、開啟 WMI、檔案及印表機共用防火牆規則

在 Windows Server 2012 主機中設定分享資料夾,以便稍後將轉換後的 VMware VM 虛擬主機存放到此分享資料夾當中,此次實作中我們設定的 UNC 分享路徑為「\\ws2012.weithenn.org\VMs」,實體主機上的資料夾路徑為「C:\Shares\VMs」(如圖5所示)。

圖 5、分享資料夾路徑

VMware VM 虛擬主機前置作業

此次實作的 VMware VM 虛擬主機,其作業系統為 Windows Server 2008 R2 並且在上面啟動 IIS 網頁服務(如圖 6 所示),以便稍後轉換到 Hyper-V 虛擬化平台之後,我們可以驗證 IIS 網頁服務是否能繼續運作。

圖 6、VMware VM 虛擬主機啟動 IIS 網頁服務

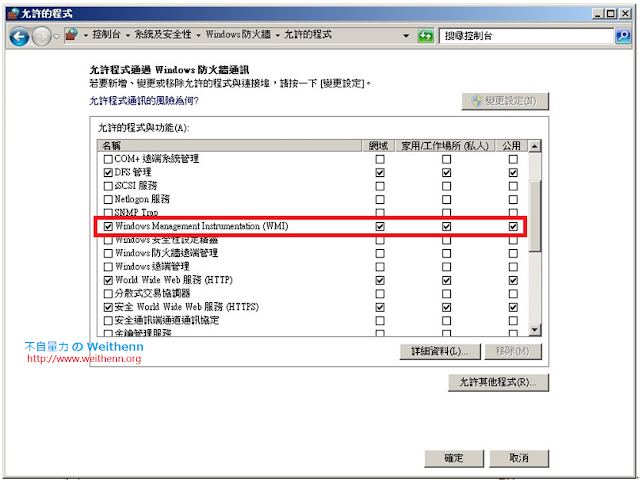

當然 V2V 轉換的來源端 VMware VM 虛擬主機,也必須要開啟 Windows Management Instrumentation(WMI)以及檔案及印表機共用的防火牆規則(如圖 7 所示),以避免稍後轉換工具進行連接時發生失敗導致無法轉換的情況。

圖 7、VMware VM 虛擬主機,也請開啟相關防火牆規則以避免轉換失敗

執行 V2V 轉換作業

將來源端 VMware VM 虛擬主機,以及目的端 Hyper-V 虛擬化平台前置作業設定完畢後,接著便可以放心執行 V2V 的轉換作業了,在開始以前您必須先確定 VMware VM 虛擬主機為運作中的狀態(Powered On),並且安裝了 VMware Tools(Running)

圖 8、VM 虛擬主機開機中並且安裝 VMware Tools

確認無誤後,便可以在 Windows Server 2012 主機上執行 MVMC 圖形介面轉換工具,當您執行 MVMC 工具時會在歡迎視窗中,再次提醒您支援轉換的 VMware VM 虛擬主機作業系統資訊,請直接按下 Next 鍵即可,接著在 Source 頁面中請輸入 VMware vSphere 虛擬化平台資訊,如果你是單機環境便直接輸入 ESX/ESXi 主機資訊,若是由 vCenter Server 控管的話便請輸入連接到 vCenter 的資訊。

此次實作為單機運作的 VMware vSphere ESXi 5.0 環境,因此直接輸入 ESXi 主機位址「esxi5.weithenn.org」,以及管理者帳號 root 及密碼(如圖 9 所示)。

圖 9、輸入連接 ESXi 主機資訊

在 Virtual Machines 頁面中,你會看到剛才所輸入連接的 ESXi 主機上所運作的 VM 虛擬主機,並且你會發現只有「開機中(Powered On)」狀態的 VM 虛擬主機才能被選取,請選擇此次實作 V2V 轉換的 VM 虛擬主機「WS2008」(如圖 10 所示)。

圖 10、只有開機中的 VM 虛擬主機才能被選取

在 Virtual Machine Connection 頁面中,請輸入具備 Windows AD 網域及本機 Administrator 權限的使用者帳戶,同時你可以設定當 V2V 轉換作業完畢之後是否要將來源端VM虛擬主機,直接關機(以方便新的VM虛擬主機接手),或者進行開機(以便驗證新的 VM 虛擬主機服務沒問題後再接手)等設定(如圖11所示)。
  • Final state of source virtual machine: V2V 轉換作業完畢後,來源端 VMware vSphere 的 VM 虛擬主機是否開機(On 為開機、Off 為關機)。
  • Final state of destination virtual machine: V2V 轉換作業完畢後,目的端 Hyper-V 的 VM 虛擬主機是否開機(On 為開機、Off 為關機)。

圖 11、設定 V2V 轉換作業完畢後,來源或目的端 VM 虛擬主機是否開機

在 Workspace 頁面中,請選擇在 MVMC 轉換工具主機當中暫存資料夾,此暫存資料夾為屆時將 VMware VM 虛擬主機的虛擬硬碟檔 .vmdk,轉換成 Hyper-V VM 虛擬主機虛擬硬碟檔 .vhd 時的暫存路徑,建議此暫存資料夾的空間應該要等於或大於 .vmdk 檔「二倍」,例如,.vmdk 檔若是 20 GB 那麼暫存資料夾至少應具備 40 GB 空間比較保險。

圖 12、指定虛擬硬碟檔轉換暫存資料夾

最後在 Hyper-V Host 頁面中,請輸入 Hyper-V 虛擬化平台的主機名稱或 IP 位址,以及具備存取權限的使用者帳戶,同時選擇要將轉換後的 VM 虛擬主機相關檔案,存放在先前設定 Hyper-V 主機的 UNC 分享路徑中,以及您希望將虛擬硬碟檔案轉換成「固定大小(Fixed size)」或「動態大小(Dynamically expanding)」。

圖 13、輸入 Hyper-V 虛擬化平台資訊

相關資訊確認無誤之後,只要按下 Finish 鍵便會立即進行 VMware VM 虛擬主機的轉換作業。當開始執行 V2V 轉換作業後,請同時開啟 vSphere Client 以及 MVMC 轉換工具,以便觀察整個 V2V 轉換過程:

1. 將該 VMware VM 虛擬主機執行「快照(Snapshot)」的動作。
2. 移除 VMware VM 虛擬主機中的 VMware Tools(這便是 MVMC 設定轉換過程中須要輸入 VM 管理者帳戶的原因)。
3. 將 VMware VM 虛擬主機執行「關機(Shutdown)」的動作後,進行 V2V 轉換作業。
4. VMware VM 虛擬主機執行「匯出(Export OVF template)」動作,並且將匯出的檔案如 虛擬硬碟檔 .vmdk,寫入到剛才指定的暫存資料夾當中(此時 MVMC 主機網路流量將會爆增)。
5. 在暫存資料夾當中產生 VHD 資料夾,且執行 VMware 虛擬硬碟檔 .vmdk 轉換成 Hyper-V 虛擬硬碟檔 .vhd 的任務。
6. 虛擬硬碟轉換作業完畢之後,將 .vhd 虛擬硬碟檔案複製到先前指定的 UNC 分享路徑中。
7. 建立 Hyper-V VM 虛擬主機相關設定檔,並且依照此次實作的設定將 VMware VM 虛擬主機關機,而 Hyper-V VM 虛擬主機開機。

圖 14、V2V 轉換作業完畢

V2V 轉換完成作業完成後,如同我們在轉換設定過程中的結果,也就是來源端 VMware VM 虛擬主機關機,而目的端 Hyper-V VM 虛擬主機自動開機。因為此次實作所轉換的 VM 虛擬主機作業系統為 Windows Server 2008 R2 SP1,而 Hyper-V 虛擬化平台為最新 3.0 版本,所以 VM 虛擬主機只需要「升級」整合服務版本即可,若是運作在舊版 Hyper-V 2.0 虛擬化平台則不需要安裝或升級整合服務版本。

當 VM 虛擬主機開機完成後,您會看到在摘要頁籤中活動訊號欄位其狀態為「良好(無應用程式資料)」,表示 Hyper-V 虛擬化平台已經可以偵測 VM 虛擬主機運作狀態,但是在網路功能頁籤中您會看到網路介面卡狀態為「已降級(需要整合服務升級)」的提示訊息,表示必須要「升級」整合服務以達到最佳化運作狀態。此外,若您登入作業系統開啟裝置管理員後,您可以看到有「無法辨識的裝置」,且網路介面卡名稱為「Microsoft 虛擬機器匯流排網路介面卡」。

請在 VM 虛擬主機所開啟的 Console 視窗中,依序點選「動作 > 插入整合服務安裝光碟」準備升級整合服務版本,當 Hyper-V 整合服務升級完畢後會提示您重新啟動主機以套用生效,請按下「是」鍵確認即可,重新啟動主機登入作業系統後,開啟裝置管理員您可以看到已經沒有任何無法辨識的裝置,且網路介面卡名稱則變更為「Microsoft Hyper-V 網路介面卡」,回到 Hyper-V 管理員視窗中您會看到,在摘要頁籤中活動訊號欄位其狀態變更為「良好(應用程式健康情況良好)」。

圖 15、VM 虛擬主機升級整合服務

vSphere Client Plug-in

你也可以在 MVMC 主機上安裝 vSphere Client,以及 Microsoft Virtual Machine Converter Plug-in for VMware vSphere Client.msi 執行檔。請注意!!  vSphere Client Plug-in 只能安裝在 vSphere Client 4.15.0 版本中,目前尚未支援最新版本 vSphere Client 5.1

圖 16、MVMC vSphere Client Plug-in 尚未支援最新 5.1 版本

當你將 MVMC vSphere Client Plug-in 安裝完畢後,只要在欲進行 V2V 轉換的 VMware VM 虛擬主機按下滑鼠右鍵,在彈出的右鍵選單中便會多了「Convert to Hyper-V virtual machine」選項。

圖 17、vSphere Client 右鍵選單中多了一個選項

同樣的注意事項,如果您要進行轉換的 VM 虛擬主機並沒有開機,或是沒有安裝 VMware Tools 的話便會得到錯誤訊息(如圖 18 所示)。當然,若 V2V 轉換條件符合的話則會自動開啟 MVMC 轉換視窗。

圖 18、VM 虛擬主機沒有開機或未安裝 VMware Tools,將無法進行 V2V 轉換而產生錯誤訊息

6、MVMC 文字介面轉換

在本文一開始已經說明 MVMC 有圖形化介面轉換工具,也有文字介面的指令轉換工具,接下來便是實作利用指令的方式來進行 VM 虛擬主機的轉換作業,請在 MVMC 主機使用「系統管理員」權限開啟命令提示字元,切換到 MVMC 安裝路徑後輸入「mvmc.exe  /?」指令,便可以得到詳細的參數資訊。

接著輸入 MVMC 轉換指令並且配合相關參數(以下將參數拆開條列以便讀者閱讀),便可以執行 VM 虛擬主機的轉換作業:

  • 來源端 VM 虛擬主機: /GuestVM=ws2008.weithenn.org
  • 來源端 vSphere Host: /SourceHost=10.10.75.5
  • 來源端 vSphere Host 管理帳號: /SourceHostUser=root
  • 來源端 vSphere Host 管理密碼: /SourceHostPwd=1qaz@WSX
  • 目的端 Hyper-V Host: /TargetHost=10.10.75.12
  • 目的端 UNC 分享路徑: /TargetVHDPath=\\ws2012.weithenn.org\vms


相關資訊輸入無誤後,按下 Enter 鍵便會執行 VM 虛擬主機轉換任務,V2V 轉換任務完成後會顯示「The virtual machine was successfully converted.」資訊(如圖 19 所示)。

圖 19、使用指令進行 VM 虛擬主機轉換任務

7、MVDC 文字介面轉換虛擬硬碟

MVMC 轉換工具中,另外有個 MVDC 執行檔專門用來轉換虛擬硬碟檔 .vmdk -> .vhd,同樣的只要切換到 MVMC 安裝路徑後,輸入「mvdc.exe  /?」便可以得到詳細的參數資訊。

熟知 VMware VM 虛擬主機硬碟檔案架構的人便知,事實上 .vmdk 檔案只是個「對應檔案(Mapping File)」,真正佔用磁碟空間的其實是「-flat.vmdk」,那麼該轉換哪個檔案才對呢? 轉換方式很簡單,只要輸入來源端虛擬硬碟檔 .vmdk 路徑(MVDC 工具會自行處理),以及目的端虛擬硬碟檔 .vhd 路徑即可(如圖 20 所示)。

圖 20、虛擬硬碟檔轉換 .vmdk -> .vhd

請注意!! 經過筆者實測後發現,雖然 MVDC 工具有提供「/Dyn」參數,可以將固定大小硬碟轉換成動態大小的功能,但是經過實際轉換後卻發現格式仍為固定大小,甚至轉換後的 .VHD 檔案還比原本的固定大小還大(如圖 21 所示)。

圖 21、此版本中的 /Dyn 參數似乎有問題

8、結語

經過本文實作演練後,相信讀者可以利用微軟所發佈的 V2V 轉換工具,不管是透過 MVMC 圖形化介面轉換工具,或者是 MVMC 文字介面指令工具,甚至是結合 vSphere Client Plug-in 的轉換工具,都可以輕鬆的將 VMware vSphere 虛擬化平台上,原本所運作的 VM 虛擬主機,快速且無縫的轉換到 Hyper-V 2.0/3.0 虛擬化平台上繼續運作。
